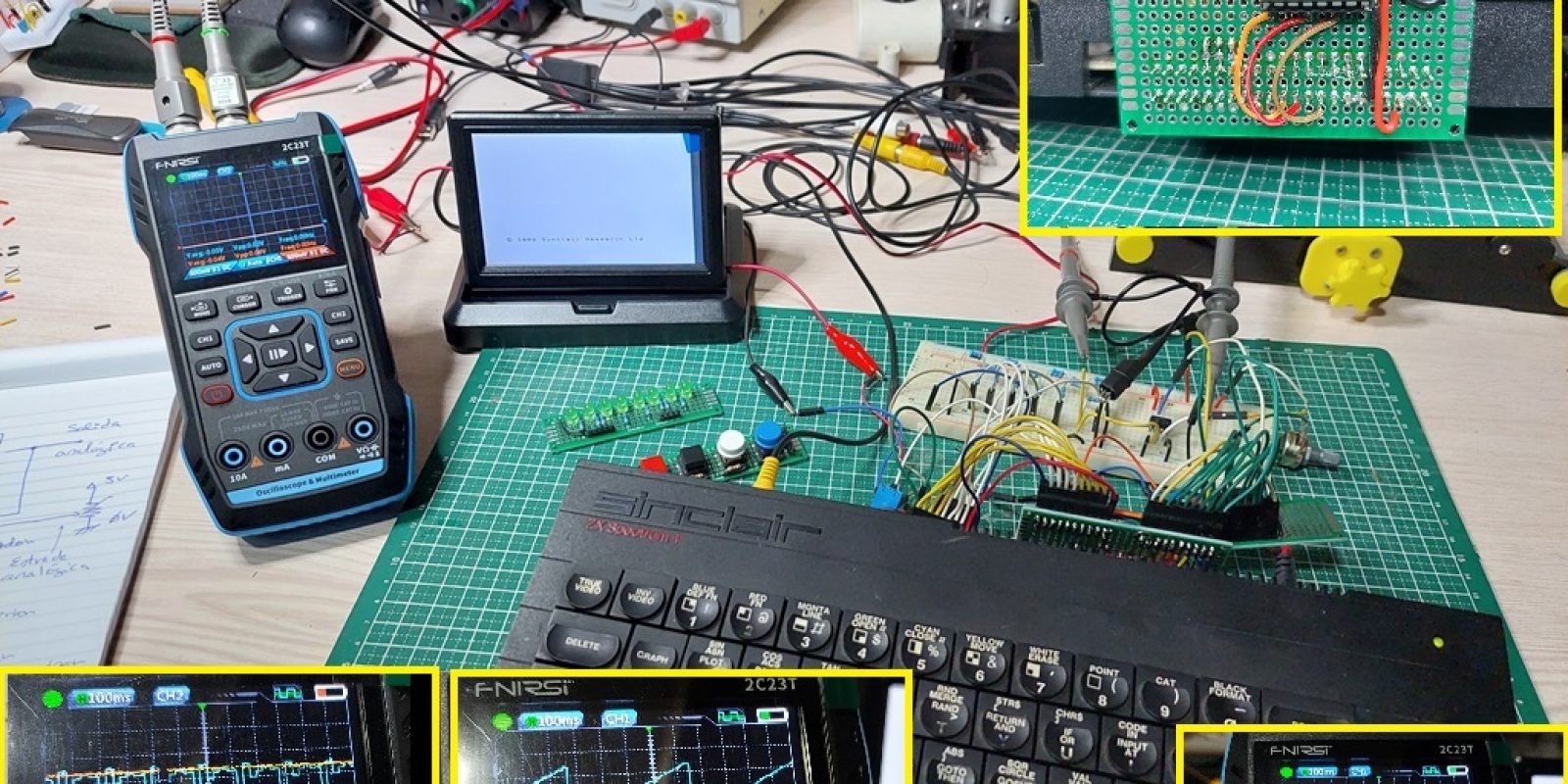

El prototipo ya está armado y probado.
Tiene implementados dos puertos de salida y dos de entrada.
Para las pruebas utilicé algunos leds de salida y algunos pulsadores.
Luego armé un conversor digital analógico (DAC) con resistencias (R-2R) para generar algunas formas de onda básicas y por último, agregué un comparador cuya salida ingresé por un bit de uno de los puertos de entrada para poder realizar conversiones analógicas a digitales (ADC) por aproximaciones sucesivas.
Todos programas muy simples para las pruebas.
También tengo encaminado otro proyecto en el que he logrado capturar y digitalizar la salida EAR y guardarla en una microSD en formato .TAP para luego reconvertirla y enviarla a la entrada MIC (un REC/PLAY pero sin cassete). Para programas cortos me ha funcionado bien, estoy afinando un poco para bloques de datos o programas más largos porque todavía pierdo algunos bits cuando almaceno…
Este otro proyecto esta basado en un arduino.
